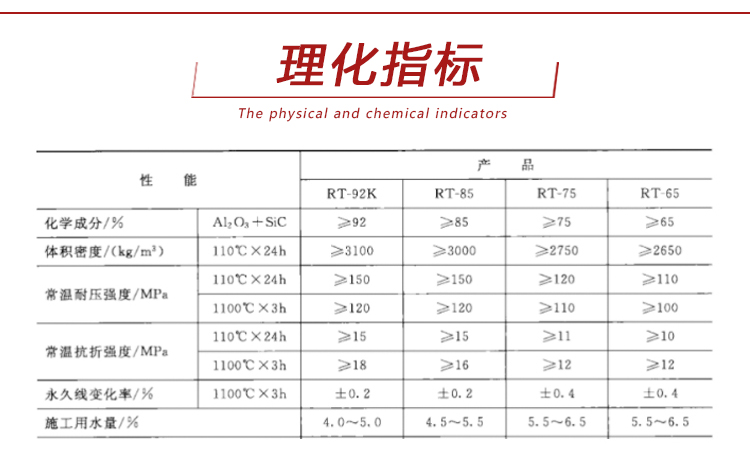

高強(qiáng)度耐火澆注料是指以剛玉為骨料，高鋁水泥為結(jié)合劑，外加若干添加劑配制而成的，用作熱工窯爐內(nèi)襯高溫磨損部位的一種水硬性高強(qiáng)度耐火澆注料。高強(qiáng)度耐火澆注料按照性能分為優(yōu)等品和一等品類，其理化性能指標(biāo)應(yīng)符合下表要求。高強(qiáng)度耐火澆注料的初凝時(shí)間不小于30min，不大于240min 。

　　高強(qiáng)度耐火澆注料主要用于熱工窯爐中高溫易磨損部位。例如水泥預(yù)分解窯前窯口，三風(fēng)道噴煤管：精煉噴槍、RH、DH真空脫氣裝置等冶金爐內(nèi)襯的澆注或搗打部位，還可用于石油催化裝置等作耐火襯里。

　　高強(qiáng)度耐火澆注料必須在干燥庫(kù)房存放。施工時(shí)應(yīng)注意以下幾點(diǎn)：

　　(1)水必須用清潔的，PH值在6~8之間。拌和水應(yīng)準(zhǔn)確稱量。

　　(2)推薦用強(qiáng)制式攪拌機(jī)，所有攪拌工具必須清潔。拌和到料均勻?yàn)橹埂?/p>

　　(3)所用模具的澆注面均應(yīng)涂一層機(jī)油。

　　(4)所有預(yù)埋金屬件，澆注前應(yīng)涂一層瀝青漆。

　　(5)高強(qiáng)度耐火澆注料拌和后30min內(nèi)用完，宜一次澆注到所規(guī)定的厚度，振動(dòng)到完全密實(shí)為止。

　　(6)養(yǎng)護(hù)濕度不低于90%，養(yǎng)護(hù)溫度宜在15~25℃之間，澆注后24h脫模?？傪B(yǎng)護(hù)時(shí)間為3d。

　　(7)高強(qiáng)度耐火澆注料制作的襯里或構(gòu)成物在使用前應(yīng)進(jìn)行適當(dāng)?shù)臒崽幚?。?5℃/h的速度升至110℃，保溫4h以上：以40℃/h的速度升至400℃，保溫4h以上：以10~15h的速度升至使用溫度：根據(jù)不同部位的需要與可能，在操作溫度下恒溫2d以上。
