高鋁磚采用高鋁礬土熟料為主要原料，軟質(zhì)黏土和廢漿紙液為結(jié)合劑，多級顆粒配比而成的泥料，經(jīng)高壓成型、干燥、高溫?zé)贫?。高鋁磚根據(jù)礦物組成分類:低莫來石質(zhì)、莫來石質(zhì)、莫來石一剛玉質(zhì)、剛玉一莫來石質(zhì)和剛玉質(zhì)，其礦物組成主要為剛玉、莫來石和玻璃相。

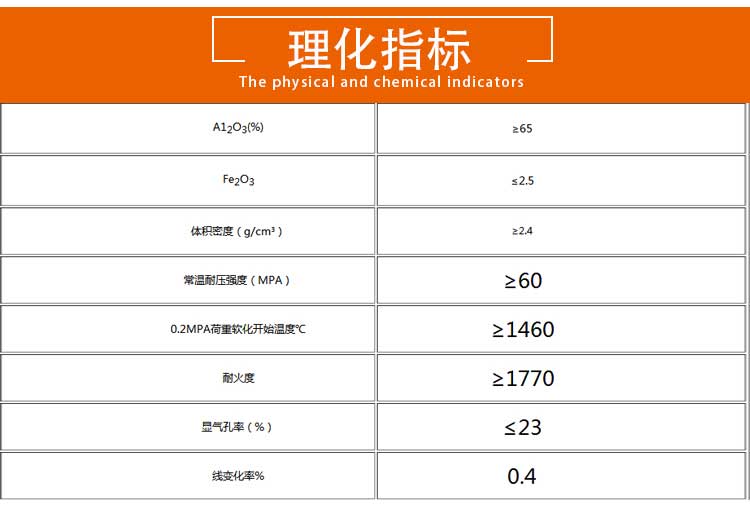

　　(1)耐火度。高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達(dá)1750-1790度。

　　(2)荷重軟化溫度。因?yàn)楦咪X制品中Al?O?高，雜質(zhì)量少，形成易熔的玻璃體少，所以荷重軟化溫度比粘土磚高，高鋁制品的荷重軟化溫度一般在1420-1550度以上。但因莫來石結(jié)晶未形成網(wǎng)狀組織，故荷重軟化溫度仍沒有硅磚高。

　　(3)抗渣性。高鋁磚中Al?O?較多，接近于中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO?，所以抗堿性渣的能力比抗酸性渣的能力弱些。

　　(4)耐化學(xué)侵蝕性。高鋁質(zhì)耐火制品抗酸性或堿性渣、金屬液的侵蝕和氧化、還原反應(yīng)都很好，且隨Al?O?含量的增加、有害雜質(zhì)含量的降低而增強(qiáng)。
